オイルシールのクラック発生原因と対策
オイルシールのクラック(割れ)とは
オイルシールを使用している過程で、主リップ先端(しゅう動面)へクラックが発生することがあります。クラックとは直訳すると”割れ”や”裂け”であり、主リップ先端に亀裂が生じることを言います。クラックはオイルシールの密封性能を低下させる要因の一つであり、クラックが生じると主リップ先端とシャフトとの間に接触異常をもたらすことで漏れが発生する可能性があります(図1)。
基本的に、クラックは主リップ先端部の温度が過度に上昇することで発生しますが、それ以外の環境下でも発生することがあります。本記事では、クラック発生の環境とその対策について解説します。

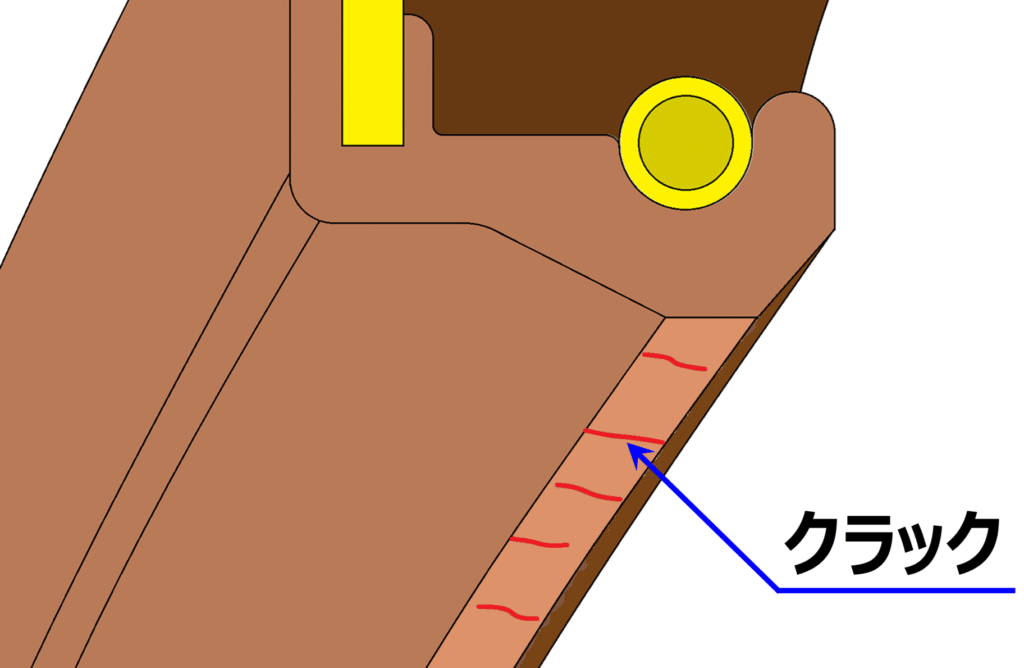

図1 クラック
クラック(割れ)の発生原因
クラックの発生原因として、主に以下の2つがあります。
1. 主リップ先端部の温度上昇
2. 密封媒体・シール初期潤滑グリースとゴム材との相性不適
これら2つの原因のうち、1.は各ゴム材で設定されている使用最高温度が起因となるモードですが、2.は使用最高温度を十分に下回っていてもクラックの発生に繋がるモードです。これらの詳細について、以下に解説します。
1. 主リップ先端部の温度上昇
各ゴム材には使用最高温度が設定されています。一般的にNBRは100℃、ACMは150℃、FKMは180℃といった具合いです(各オイルシールメーカーのカタログ参照)。オイルシール使用の過程で使用最高温度を上回る、または使用最高温度に近い条件下で使用することによってクラックが発生しやすくなります。
ここで注意すべきことは、上記使用最高温度とは環境温度ではなく主リップ先端温度を指すということです。同じ環境温度であっても、シール設計(ゴム材、緊迫力、リップの数など)や使用条件(周速、圧力、密封媒体、軸粗さなど)によっては、主リップ先端温度に大きな差が生じます。よって、クラック発生の有無を推察するには、シール設計や使用条件を加味した上で、主リップ先端温度を正確に把握することが重要となります。
運転時の主リップ先端温度を最も正確に把握する手法として、熱電対付きオイルシールによる主リップ先端温度の実測があります。
主リップ先端部の温度上昇によるクラックの発生対策として、以下があります。
●ゴム材の耐熱グレードアップ(ニトリルゴム→耐熱ニトリル/フッ素ゴムなど)
●シール設計の見直し(緊迫力の低減、リップ数を減らすなど)…発熱の抑制
●使用条件の見直し(密封媒体の粘度低減、ブリーザーによる圧力抑制など)…発熱の抑制
2. 密封媒体・シール初期潤滑グリースとゴム材との相性不適
上記1.は、主リップ先端温度が使用最高温度を上回る、またはそれに近い温度下で使用することによって生じるクラックとその対策を説明しました。
それに対して、使用環境温度を十分に下回っているにも関わらずクラックが発生するモードとして、密封媒体・シール初期潤滑グリースとゴム材との相性不適があります。密封媒体であるオイルやグリースの種類、またシール初期潤滑として塗布するグリースの種類によっては、ゴム材との相性が悪く、比較的低温度下での使用であってもゴム材の劣化を促進させてクラックが生じることがあります。
代表的な例として、ウレア系のグリースとフッ素ゴム(FKM)とは相性が悪く、FKMの使用最高温度である180℃を大きく下回る温度であっても、フッ素ゴムの劣化を促進させてクラックが生じることがあります。
また、オイル・グリースの耐熱性も重要です。使用環境に対するゴム材自体の耐熱性は問題なくても、オイル・グリースの耐熱性が低くて劣化してしまうと、劣化したオイル・グリースにオイルシールが浸かることでゴム材の劣化が促進され、クラックが生じることがあります。
よって、実績のない『オイル・グリースとゴム材と温度』の組み合わせでの使用を検討する場合には、JISに準拠した浸漬試験(ゴム材を温度負荷したオイル・グリースに漬けた状態で、引っ張り強さやゴム硬度などの物性値の経時変化を測定)を実施し、相性の良悪を判定した上で適用することが推奨されます。浸漬試験の結果は、少しの温度上昇によって急激に悪化する場合があることより、浸漬試験の温度条件として「オイル・グリースの温度=主リップ先端温度」とすることで、より実状に近い高精度の相性を判定することができます。
相性不適によるクラックの発生対策として、以下があります。
●使用するオイル・グリースに対して相性の良いゴム材への変更
●使用するゴム材に対して相性の良いオイル・グリースへの変更
●オイルシールの発熱または周辺環境温度の抑制
